熱盤爐模型

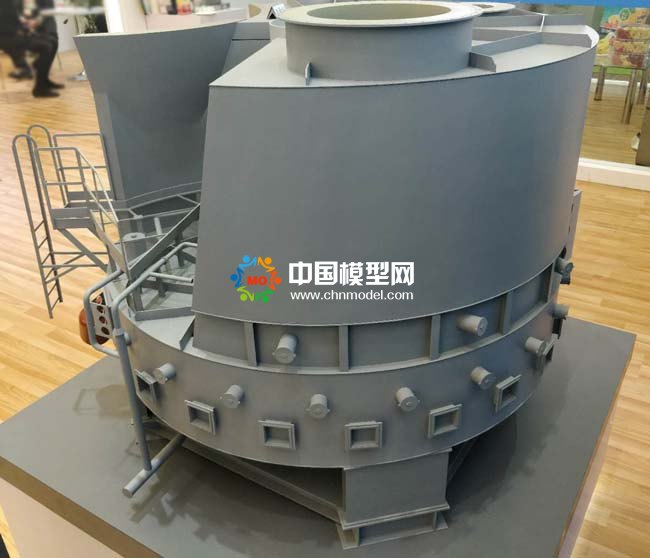

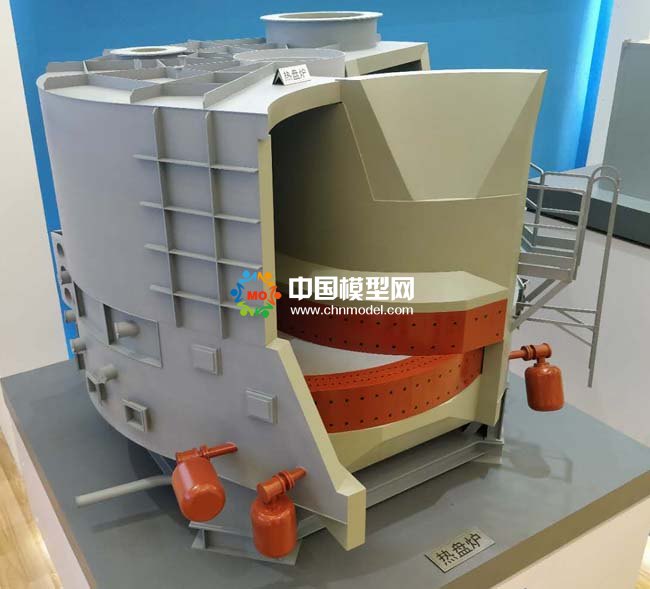

熱盤爐是一個圓形的內部空腔焚燒爐，側部、頂部殼體為鋼結構，內部敷設有保溫及耐火材料。中部設有中心柱，底部為電動調速旋轉的圓形爐盤，柱面、盤面同樣敷設有保溫及耐火材料。沿著環形爐壁可劃分為固體廢物喂入?yún)^(qū)、烘干燃燒區和殘渣卸料區。
熱盤爐模型
熱盤爐模型

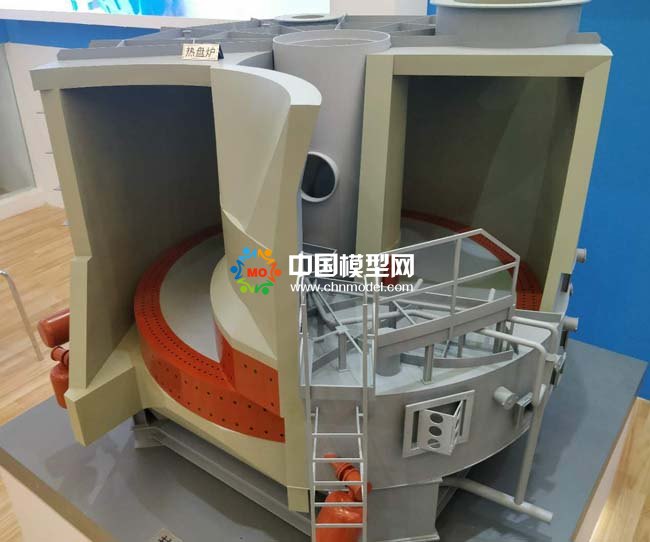

熱盤爐殼體頂部有三個開口，分別為：三次風、廢棄物和冷生料入口。廢棄物、部分預熱生料粉落到爐盤上，在熱盤爐腔內充分燃燒。熱源為三次風及固廢自身帶入的可燃物料。其側面開口與窯尾預熱器分解爐錐體(嵌入)連接，構成分解爐一部分。
