火電模型：傳統能源基石的精細復刻?Aeh中國模型網

火電在能源結構中長期占據重要地位，火電模型在源網荷儲沙盤里精準還原其運作流程。以超超臨界二次再熱機組為藍本構建的火電模型，涵蓋鍋爐系統、汽輪機熱力系統、發電機系統以及升壓站系統等核心部分。從煤礦運抵電廠的煤，經斗輪機、輸煤皮帶送入煤粉倉，再進入磨煤機磨成煤粉，在熱空氣輸送下，經噴燃器進入燃燒室燃燒。助燃空氣由送風機先送至空氣預熱器加熱，一部分用于干燥和輸送煤粉，一部分進入燃燒室助燃。燃燒產生的高溫燃氣，將熱量傳遞給四周水冷壁，隨后流經過熱器、省煤器、空氣預熱器等，冷卻后的煙氣經噴氨脫硝、除塵、噴淋脫硫后，由引風機導向煙囪排入大氣。模型通過有機玻璃、“PVC” 磨砂片、SL—ABS 板等材質，結合集成電路板、可控硅、電位器等電子元件，生動展示各系統間的協同運作，幫助人們理解火電從化學能到電能的轉換過程，以及環保設施對廢氣處理的關鍵作用 。?Aeh中國模型網

風電模型：綠色風能的靈動演繹?Aeh中國模型網

隨著全球對清潔能源的大力倡導，風電裝機規模持續擴大。風電模型在沙盤上展現出風力發電的魅力。以 MWORKS.Sysplorer 推出的風力發電模型庫為參考，沙盤上的風電模型涵蓋環境模型、機械設備、發電設備、電力變換設備等多個子庫相關元素。高聳的風力發電機矗立，葉片隨風轉動，將風能轉化為機械能，再通過發電機轉換為電能。模型可模擬直驅、雙饋等不同發電場景，通過內置的控制系統，實現對風速變化的響應，調整槳葉角度、發電機轉速等參數，確保在不同工況下高效發電。并且能與光伏發電模型配合，分析風光互補發電系統的運行和調度，為優化能源綜合配置提供直觀依據 。?Aeh中國模型網

光伏模型：光能捕捉的直觀呈現?Aeh中國模型網

光伏模型在源網荷儲沙盤里模擬著太陽能的轉化利用。基于 PSCAD 軟件搭建的 1MW 光伏發電系統模型，能在沙盤上得到具象展示。模型包含高效的最大功率點跟蹤(MPPT)算法，可實時追蹤光伏電池板的最大功率點，提升發電效率。通過不同材質模擬光伏電池板、逆變器等組件，展現光伏發電系統的結構組成。在光照條件模擬下，光伏電池板產生直流電，經逆變器轉換為交流電后接入電網。模型的精確性使得人們能深入了解光伏發電原理，以及光照強度、溫度等環境因素對發電性能的影響，為光伏電站的設計、優化和運維提供參考范例 。?Aeh中國模型網

變電站模型：電力樞紐的立體展示?Aeh中國模型網

變電站是電力系統的關鍵節點，承擔著電壓變換、電能分配與傳輸的重任。變電站沙盤模型根據不同電壓等級分為多種類型，如 10kV 變電站模型常用于模擬小型社區、商業場所供電系統，35kV 變電站模型適用于中等規模供電系統展示。以 10kV 變電站模型為例，其結構部件包含高壓開關柜、變壓器、低壓開關柜等。高壓開關柜內的斷路器、隔離開關、電流互感器、電壓互感器、避雷器等設備，通過微型電機驅動和 LED 燈指示，可模擬實際分合閘動作、電路通斷狀態、電流電壓變化以及過電壓保護過程。變壓器通過鐵芯、繞組等模擬部件展示電壓轉換，油溫表、油位計等用 LED 燈呈現運行狀態監測情況。低壓開關柜內的空氣斷路器、接觸器、熱繼電器、熔斷器以及無功補償裝置等，同樣通過電機和 LED 燈展示其在過載、短路保護以及電能質量調節方面的功能 。這些模型為電力知識科普、操作培訓、故障模擬與排查等提供了生動的實踐平臺 。?Aeh中國模型網

重卡換電模型：交通能源革新的縮影?Aeh中國模型網

在交通領域邁向綠色轉型的進程中，重卡換電模式嶄露頭角。重卡換電模型在源網荷儲沙盤上展現了這一新興能源補給方式。模型包括換電站場景，內部設置電池存儲區、換電操作區等。重卡駛入換電站，通過自動化設備快速更換已充滿電的電池，實現能源補給。該模型與電網連接，展示換電過程中的電能消耗與調配，以及如何與源網荷儲系統協同，優化電力資源利用，緩解電網負荷壓力。同時，可模擬不同時段的換電需求變化，為換電站布局規劃、電池容量配置以及電力調度策略制定提供可視化分析基礎 。?Aeh中國模型網

工商業儲能模型：能源管理的智慧體現?Aeh中國模型網

工商業儲能模型在沙盤上體現了儲能技術在工商業領域的應用價值。該模型模擬工商業用戶側安裝的儲能設備，如大型儲能電池組。在用電低谷期，儲能設備從電網吸收電能并儲存起來;在用電高峰期，釋放儲存的電能供企業使用，實現峰谷電價差套利，降低用電成本。模型可展示儲能系統與企業內部用電設備、電網之間的互動關系，通過控制策略優化，確保儲能設備在保障企業電力供應穩定的同時，實現經濟效益最大化。例如，當企業生產設備突發用電需求激增時，儲能系統能迅速響應，補充電能，維持生產連續性 。?Aeh中國模型網

戶用儲能模型：家庭能源自主的模擬實踐?Aeh中國模型網

戶用儲能模型為家庭能源管理提供了模擬場景。在沙盤上，以單個家庭為單位，展示戶用儲能設備與光伏發電板、家庭用電設備以及電網的連接。白天，光伏發電板產生的電能，一部分供家庭使用，多余部分儲存到儲能設備中;夜晚或光照不足時，儲能設備釋放電能滿足家庭用電需求。若家庭用電量過大，儲能設備電量不足，則從電網取電。該模型幫助居民理解戶用儲能在提升家庭能源自給率、降低電費支出以及增強用電穩定性方面的作用，為推廣戶用儲能技術提供直觀展示 。?Aeh中國模型網

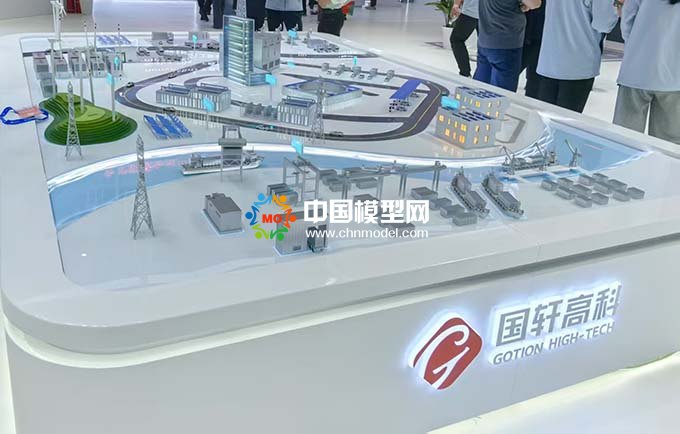

源網荷儲沙盤模型將火電、風電、光伏、變電站、重卡換電、工商業儲能、戶用儲能等多種能源場景有機融合，通過對各模型的細致構建與協同展示，生動呈現了能源從生產、傳輸、分配到存儲、使用的全流程。它不僅是能源系統的微縮景觀，更是能源領域研究創新、規劃決策、科普教育的有力工具，推動著能源行業向更加智能、高效、可持續的方向發展 。Aeh中國模型網
