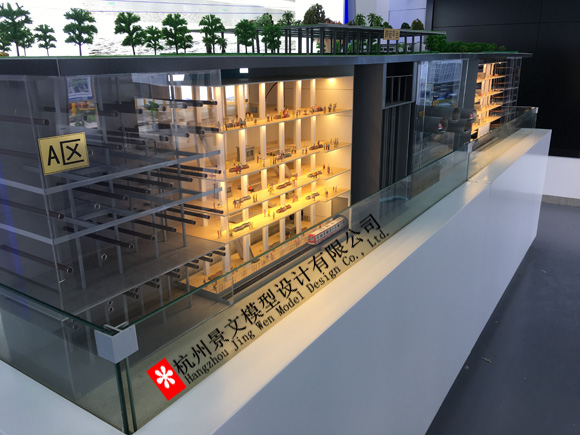

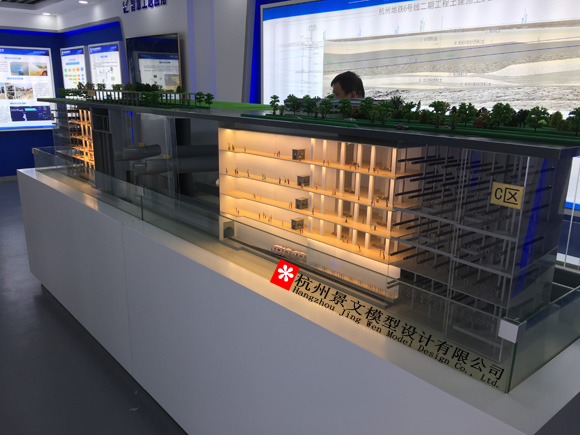

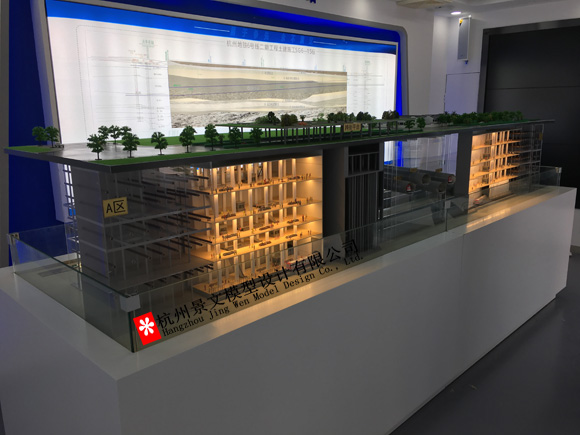

近期由杭州景文模型設計有限公設計制作中鐵四局杭州地鐵6號線SG6-15標項目模型交付客戶使用，模型制作比例為1:110，概念手法制作，配置動態地鐵車輛。E5b中國模型網

E5b中國模型網

模型主要表現三站一跨界平臺施工維護狀態及建成后使用狀態，垂直比例夸張制作，方便參觀者更好的了解整個工程施工狀態。E5b中國模型網

E5b中國模型網

杭州地鐵6號線二期工程SG6-15標段：火車東站、火車東站～機場路站區間、機場路站，主要內容為：(1)火車東站共計分A、B、C三個部分，A區為地下四層站，頂板覆土4.85～5.15m，底板墊層底(有效站臺中心里程)埋深約33.9m;B區為地下五層站，主體部分頂板覆土3.12～3.46m，坑底埋深約34.64~36.6m;C區頂板覆土2.54～3.22m，底板墊層底埋深約37.20~38.06m。A區標準段寬度為22.5米，端頭井寬度為26.4m、26.6m，車站長147米;B區標準段寬度為22.5米，端頭井寬度為26.9m、27.85m，車站長166.8米;C區標準段寬度23.1米，端頭井寬度為11~28.36m，車站長136.2米。A區設2組風亭、3個出入口及1通道;B區設兩組風亭、兩個出入口; C區附屬結構與主體合建。A、B區之間設A、B連通區，該區域?yàn)榈叵乱粚訂沃p跨結構，與車站附屬同期施工。E5b中國模型網
