數字投影沙盤介紹5Y3中國模型網

數字投影沙盤是以計算機技術為核心的現代科技手段生成逼真的三維圖像模型，借助投影顯示設備或其他顯示設備把計算機上的三維或四維圖形圖像模型顯示到臺面上。簡單來說，將模擬的影像投射到指定的位置或是模型上，使沙盤演示的更加生動。數字投影沙盤又稱數字沙盤系統，分為實體模型和虛擬影像兩種;由個性化三維數字內容、特殊材質沙盤模型、控制軟件、影視后期特效部分組成;還帶有互動系統，參觀者可以跟屏幕投影互動，全面的瀏覽查詢信息。5Y3中國模型網

5Y3中國模型網

投影沙盤還可通過集成遙感(RS)、地理信息系統(GIS)和三維仿真技術(VR)建立的三維可視化虛擬仿真地理信息系統。另外,還能將互動投影的三維數字沙盤與傳統的物理沙盤模型進行無縫的結合，真正的做到交互式的互動，使整個系統活起來。5Y3中國模型網

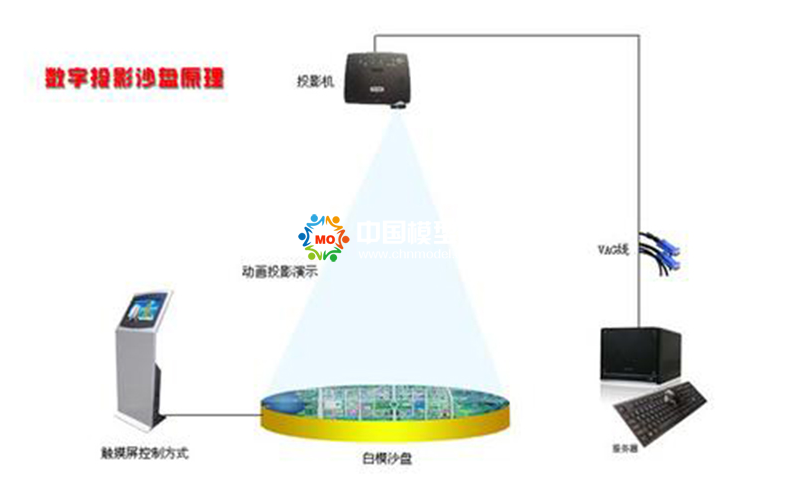

數字投影沙盤原理5Y3中國模型網

利用投影技術把投射出來的立體影像和沙盤的模型相結合，形成種動態立體的沙盤展示形式。投影沙盤無論在展示形式上還是展示功能上就傳統的沙盤而言都有飛躍的進步，使沙盤的展示更加直觀和全面。建筑模型介于平面圖紙與實際立體空間之間，它把兩者有機的聯系在起，是種三維的立體模式，建筑模型有助于設計創作的推敲，可以直觀地體現設計意圖，彌補圖紙在表現上的局限性。5Y3中國模型網

5Y3中國模型網

數字投影沙盤設計5Y3中國模型網

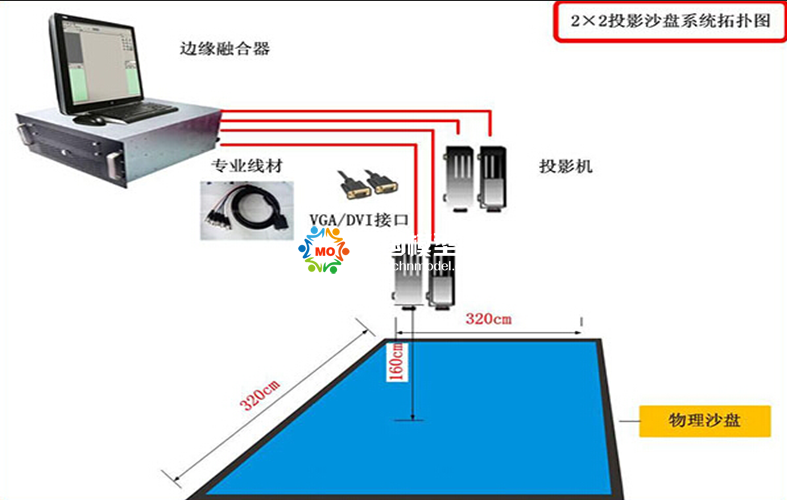

如圖所示，數字投影沙盤的拓撲圖使用了4臺投影機以2X2方式投射到物理沙盤上，從而實現投影沙盤的動態光影效果。、投影距離問題，標配鏡頭的投影要實現3.2m概需要6.4m左右的投影距離【即便用0.8倍的超短焦也要2.6m投射距離】，而實際當中擺放場地，不具備這樣的樓層度;二沙盤的設計尺寸靈活，不能按照投影機來設計【比如：般的1024X768分辨投影機投射換面的寬比是：768/1024 = 3/4,這也就意味著，如果要讓單臺投影機實現完整的沙盤投射，那么就必須將沙盤長寬比也設計成：3/4的】，如此來就地限制了沙盤設計者的發揮。【實際設計中，投影沙盤甚至被設計成“圓形”、“橢圓”、“三角”、“不規則形”】。5Y3中國模型網

基于以上原因，用邊緣融合器，它可以將多個攝影機組成個完整的換面，縮短了投射距離，還帶有曲面矯正的能力，具有靈活性，解決了沙盤設計靈活性。除此之外，在設計內容的時候是需要專門的設計者來設計的，這樣才能保證數字投影沙盤設計成功。5Y3中國模型網

5Y3中國模型網

數字投影沙盤優勢5Y3中國模型網

1.展示內容更加夢幻、清晰，吸引著參觀者。5Y3中國模型網

2.技術超，采用現代化的科技。5Y3中國模型網

3.參與者可以跟投影里的世界進行溝通。5Y3中國模型網

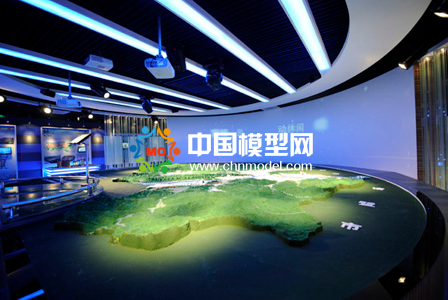

數字投影沙盤演示狀態5Y3中國模型網

自動演示：可以在無人控制的情況下，自動的放出展示的畫面。燈光、音響也會隨之配合，讓展示效果達到 佳。5Y3中國模型網

單獨控制：使用者可以親自去控制，可以任意查看自己想要了解的信息。5Y3中國模型網

數字投影沙盤應用領域5Y3中國模型網

5Y3中國模型網

數字投影沙盤的出現，給人們帶來了種全新的視覺體驗。數字投影沙盤主要在工控仿真、古跡復原、產品展示、廣告、城市規劃、瀏覽向導等各種領域，給帶來不樣感覺的同時，也豐富我們的視野。5Y3中國模型網
